هندسة... اساسات الجار المشتركة

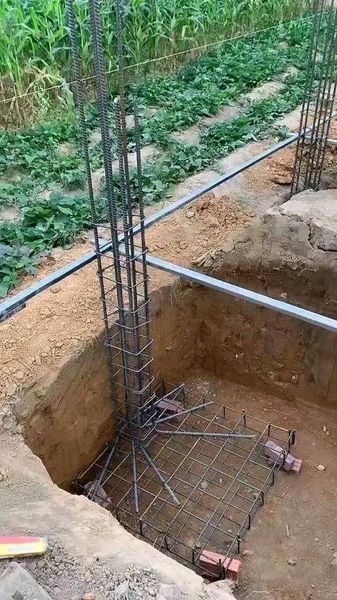

الفرش في الحديد الرئيسي يكون موازي لاتجاه الجار  سواء كانت القاعده نفسها موازيه للجار او عموديه عليه .  القاعده يتم مسكها بشداد لاقرب قاعده داخليه في الاتجاه العمودي علي الجار فتقل قيمه العزم في هذا الاتجاه فالبتالي يكون العزم اكبر في الاتجاه الموازي لذلك فيتم الفرش في هذا الاتجاه .

 أساسات الجار المشتركة هي قواعد مشتركة لعمودين أحدهما داخلي والآخر طرفي في نهاية حدود أرضية المالك ويثم تنفيذها عندما لا يسمح ببروز أو خروج أساس العمود الطرفي إلى أارضية الجار.

وتنفذ كذلك لمنع تاثير الحمل غير المركزي في العمود الطرفي حتى يتم توزيع إجهادات وأحمال الاساس على الترية بانتظام والحمولة اللامركزية تحدث عندما لا يقع العمود في منتصف الأساس وإنما يقع فى طرفه كما هو الحال عند تنفيذ أعمدة طرفية  في نهاية حدود أرض المالك كأعمدة واجهات الأبنية.

وحيث إن الأساس الطرفي لا يمكن تنفيذه في أرضية الجار وبالتالي فإن الأساس الطرفي يكون غير امن إذا كانت أحمال المبنى التي عليه كبيرة مما يسبب حدوث دوران فى الأساس

ولمنع الدوران الناتج من تأثير الحمل غير المركزي في العمود الطرفي يتم تنفيذ اشتراك بين الأساس الطرفي مع أحد الأساسات الداخلية؛

 يعتمد نوع وشكل الاشتراك على نوع أساس الجار المشترك وتتنوع أساسات الجار المشتركة إلى عدة أنواع وفقاً لاختلاف شكل مقطع القاعدة واختلاف مكونات الأساس

كما يلي:

1- أساسات وقواعد الجار المشتركة بقاعدة مستطيلة:

وهذا النوع يتم تنفيذه من خلال اشتراك بين الأساس الطرفي مع أحد الأساسات الداخلية كقاعدة مستطيلة

مشتركة لكلا الأساسين وهذا النوع من القواعد يكون غير اقتصادي في حالة إذا كان سمك القاعدة كبيراً أو المسافة بين الأعمدة كبيرة.

2- أساسات وقواعد الجار المشتركة بجسر رابط ( شداد  ):

وفي هذا النوع يثم تنفيذ قاعدة لكل عمود باستقلالية مع تنفيذ جسر ( شداد  ) رابط مشترك بين القاعدتين.

ومن أهم شروط تنفيذ هذا النوع من القواعد أنه يجب دك التربة جيدآً أسفل القاعدتين .
